執行標準

     GB/T4989-94

型號說明

S——表示熱電特性為精密級補償導線。普通級補償導線不標字母；

C——表示補償型補償導線(型別)
G——表示一般用補償導線；
H——表示耐熱用補償導線；
R——表示線芯為多股7的補償導線。線芯為單股的補償導線不標字母；
P——表示有屏蔽層的補償導線；
V——表示絕緣層或護套為聚氯乙烯材料(PVC)；
F——表示絕緣層為聚四氟乙烯材料；
B——表示護套為無堿玻璃絲材料。

技術指標

絕緣層及護層 使用溫度

材料 符號

聚氟乙烯 PVC -25～70℃

-25～105℃

聚全氟乙丙烯 FEP -60～205℃

可溶性聚四氟乙烯 PFA -60～260℃

結絕示意

護層 絕緣層 合金絲 護層 屏蔽層 合金絲

使用分類 標志 允許登記及護層著色

普通級 精密級

一般用 G （黑色） S（灰色）

耐熱用 H （黑色） S（灰色）

產品標號（標記） 補償導線合金絲和絕緣層顏色

配用熱電

偶分度號 一般用（G）

產品標號 耐熱用（H）

1、補償線纜按產品品種劃分為:SC BC KC KX JX TX EA,其中字母“×"表示延伸型補償導線，字母

“C"表示補償線纜其熱電勢和電阻值符合下表規定：

2、補償線纜防潮試驗的絕緣電阻在40℃水中24小時后不小于（10米）25MΩ.

3、補償線纜耐熱老化24小時后進行5倍外徑試驗，經電壓試驗5000V/1min不擊穿。

訂的時候需標明型號、 規格、線芯截面、 線芯數 、屏蔽方式和數量

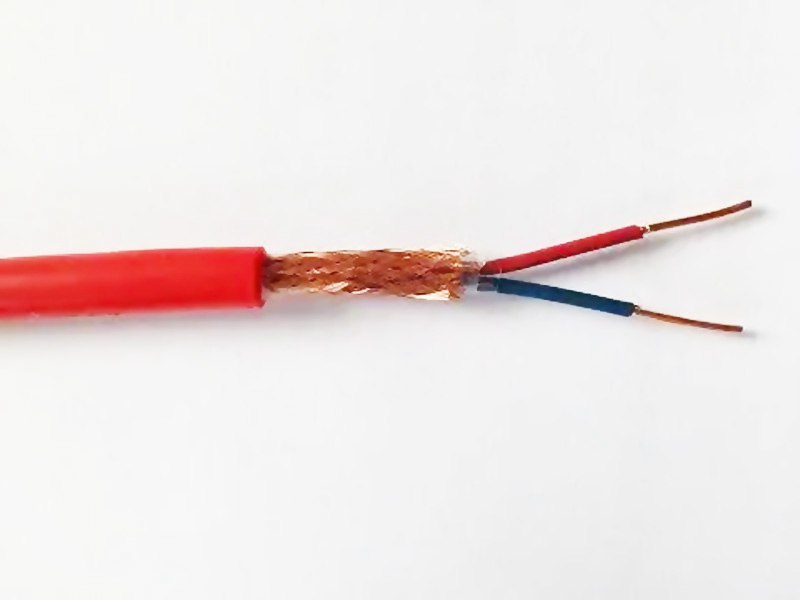

規格型號

SC-H-FBRP2*0.5補償導線

SC-H-F46BRP2*1.0補償導線

KC-H-F46BRP2*1.5補償導線

KX-H-F46BRP2*2.5補償導線

安裝事項

1. 補償導線的選擇

補償導線一定要根據所使用的熱電偶種類和所使用的場合進行正確選擇。例如,k型偶應該選擇k型偶的補償導線,根據使用場合,選擇工作溫度范圍。通常kx工作溫度為-20～100℃,寬范圍的為-25～200℃。普通級誤差為±2.5℃,精密級為±1.5℃。

2. 接點連接

與熱電偶接線端2個接點盡可能近一點,盡量保持2個接點溫度*。與儀表接線端連接處盡可能溫度*,儀表柜有風扇的地方,接點處要保護不要使得風扇直吹到接點。

3. 使用長度

因為熱電偶的信號很低,為微伏級,如果使用的距離過長,信號的衰減和環境中強電的干擾偶合,足可以使熱電偶的信號失真,造成測量和控制溫度不準確,在控制中嚴重時會產生溫度波動。

根據我們的經驗,通常使用熱電偶補償導線的長度控制在15米內比較好,如果超過15米,建議使用溫度變送器進行傳送信號。溫度變送器是將溫度對應的電勢值轉換成直流電流傳送,抗干擾強。

4. 布線

補償導線布線一定要遠離動力線和干擾源。在避免不了穿越的地方,也盡可能采用交叉方式,不要平行。

5. 屏蔽補償導線

為了提高熱電偶連接線的抗干擾性,可以采用屏蔽補償導線。對于現場干擾源較多的場合,效果較好。但是一定要將屏蔽層嚴格接地,否則屏蔽層不僅沒有起到屏蔽的作用,反而增強干擾。
