您現在位置：光伏電纜與光伏發電

發布時間：2022.06.22 新聞來源：廣東堅寶電纜有限公司瀏覽次數：

自從2005年對光伏發電的方針支撐力度不斷的加大，慢慢的變多的光伏電站出資建造，相應的，對光伏電纜的需求也在不斷的增加。專用的光伏電纜依照復雜多變的光伏電站運用環境進行規劃，可以滿意光伏電站的敷設、運轉要求。在光伏電站特別是直流側運用專用光伏電纜可以有用削減質量上的問題的產生。

　　今日，各位小伙伴就和小編共同來聊聊光伏電纜的選型問題吧。

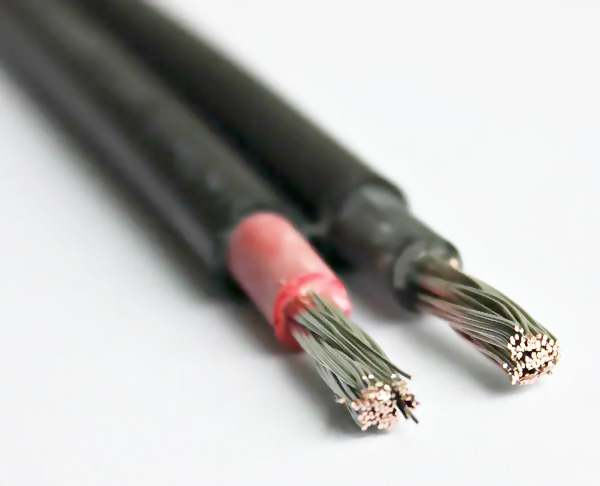

光伏電纜

　　一、觸及電纜選型的有關標準和標準

　　1，DL/T5044-2004中華人民共和國電力行業標準

　　選用多芯電纜時，其答應載流量可按同截面單芯電纜數值核算。

　　由直流柜引出的操控線、信號線應挑選銅芯電纜。其壓降不該大于直流體系標稱電壓的5%。

　　直流電纜的挑選和敷設應契合GB50217中有關的規則。

　　2，GB50217電力工程電纜規劃標準

　　直流供電回路宜選用兩芯電纜，當需求時可選用單芯電纜。

　　高溫(100℃以上)或低溫(-20℃以下)場所不宜用聚氯乙烯絕緣電纜。

　　直埋敷設電纜時，當電纜接受較大壓力或許有機械損害風險時，運用鋼帶鎧裝電纜。

　　最大作業電流效果下的電纜芯溫度，不得超越按電纜使用的壽命確認的答應值。

　　確認電纜繼續答應載流量的環境和溫度，假如電纜敷設在空氣中或電纜溝，應取最熱月日最高溫度的平均值。

　　3，電纜途徑的挑選應契合下列規則

　　(1)防止電纜遭受機械性外力、過熱、腐蝕等損害。

　　(2)滿意安全要求條件下使電纜較短。

　　(3)便于敷設、維護。

　　(4)避開即將發掘施工的當?shù)?/p>

　　(5)電纜在任何敷設方法及其悉數途徑條件的上下左右改動部件，都應滿意電纜答應曲折半徑要求。

　　二、光伏發電體系電纜品種、特色及敷設方法

　　光伏發電體系電纜品種首要有：

　　光伏專用電纜動力電纜操控電纜通訊電纜射頻電纜

　　光伏專用電纜：PV1-F1*4mm²

　　組串到匯流箱的電纜一般用：光伏專用電纜PV1-F1*4mm²。

　　特色：光伏電纜，結構簡單，其運用的聚烯烴在允許電壓下不導電的材料具有極好的耐熱、耐寒、耐油、耐紫外線，可在惡劣的環境條件下運用，具備一定的機械強度。

　　敷設：可穿管中加以維護，運用組件支架作為電纜敷設的通道和固定，下降環境要素的影響。

　　動力電纜：ZRC-YJV22

　　鋼帶鎧裝阻燃交聯電纜ZRC-YJV22普遍的應用于：匯流箱到直流柜，直流柜到逆變器，逆變器到變壓器，變壓器到配電裝置的銜接電纜，配電裝置到電網的銜接電纜。

　　光伏發電體系中很常見的ZRC-YJV22電纜標稱截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。

　　特色：

　　(1)質地較硬，耐溫等級90℃，運用方便，具有介損小、耐非物理性腐蝕和敷設不受落差約束的特色。

　　(2)具有較高機械強度，耐環境應力好，杰出的熱老化功能和電氣功能。

　　敷設：可直埋，適用于固定敷設，習慣不同敷設環境(地下，水中，溝管及地道)的需求。

　　動力電纜：NH-VV

　　NH-VV銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜。適合于額外電壓0.6/1KV。

　　運用特性：長時間答應作業溫度為80℃。敷設時答應的曲折半徑：單芯電纜不小于20倍電纜外徑，多芯電纜不小于12倍電纜外徑。電纜在敷設時環境和溫度不低于0攝氏度的條件下，無須預先加熱。電壓敷設不受落差約束。

　　敷設：適合于有耐火要求的場合，可敷設在室內，地道及溝管中。留意不能接受機械外力的效果，可直接埋地敷設。

　　操控電纜：ZRC-KVVP

　　ZRC-KVVP銅芯聚氯乙烯絕緣聚氯乙烯護套織造屏蔽操控電纜。適用于溝通額外電壓450/750V及以下操控、監控回路及維護線路。

　　特色：長時間答應運用溫度為70℃。最小曲折半徑半徑不小于外徑的6倍。

　　敷設：一般敷設在室內、電纜溝、管道等要求屏蔽、阻燃的固定場所。

　　通訊電纜：DJYVRP2-22

　　DJYVRP2-22聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽鎧裝核算機專用軟電纜，適用于額外電壓500V及以下關于防攪擾要求比較高的電子核算機和自動化銜接電纜。

　　特色：DJYVRP2-22電纜具有抗氧化性，絕緣電阻高，耐電壓好，介電系數小的特色，在保證使用的壽命的一起，還能削減回路間的彼此串?dāng)_和外部攪擾，信號傳輸質量高。最小曲折半徑不小于電纜外徑的12倍。

　　敷設：電纜答應在環境和溫度-40℃~50℃的條件下固定敷設運用。敷設于室內，電纜溝，管道等要求靜電屏蔽的場所。

　　通訊電纜：RVVP

　　銅芯聚氯乙烯絕緣聚氯乙烯護套絕緣屏蔽軟電纜RVVP，又叫做電氣銜接抗攪擾軟電纜，是適用于報警、安防等需防攪擾，安全高效數據傳輸?shù)耐ㄓ嶋娎|。

　　特色：額外作業電壓3.6/6KV，電纜導線的長時間作業溫度為90℃，最小答應曲折半徑為電纜外徑的6倍。首要用來做通訊電纜，起到抗攪擾的效果。敷設：RVVP電纜不能再日光下暴曬，底線芯有必要杰出接地。如需按捺電氣攪擾強度的弱電回路通訊電纜，敷設于鋼制管、盒中。與電力電纜平行敷設時彼此距離，宜在或許的范圍內遠離。

　　射頻電纜：SYV

　　實芯聚乙烯絕緣聚氯乙烯護套射頻同軸電纜SYV。

　　特色：監控中常用的視頻線首要是SYV75-3和SYV75-5兩種.假如要傳輸視頻信號在200米內可以用SYV75-3，假如在350米范圍內就可以用SYV75-5。

　　敷設：可穿管敷設。

本文共分 1 頁
