您現在位置：各種電纜的組成，正確表示電纜的規格型號

發布時間：2023.09.02 新聞來源：廣東堅寶電纜有限公司瀏覽次數：

電線電纜表明辦法首要由類型、規范及規范編號這三個部分組成。

1、類型的意義

電氣配備用電線電纜及電力電纜的類型首要由以下七部分組成：

有些特別的電線電纜類型最終還有派生代號

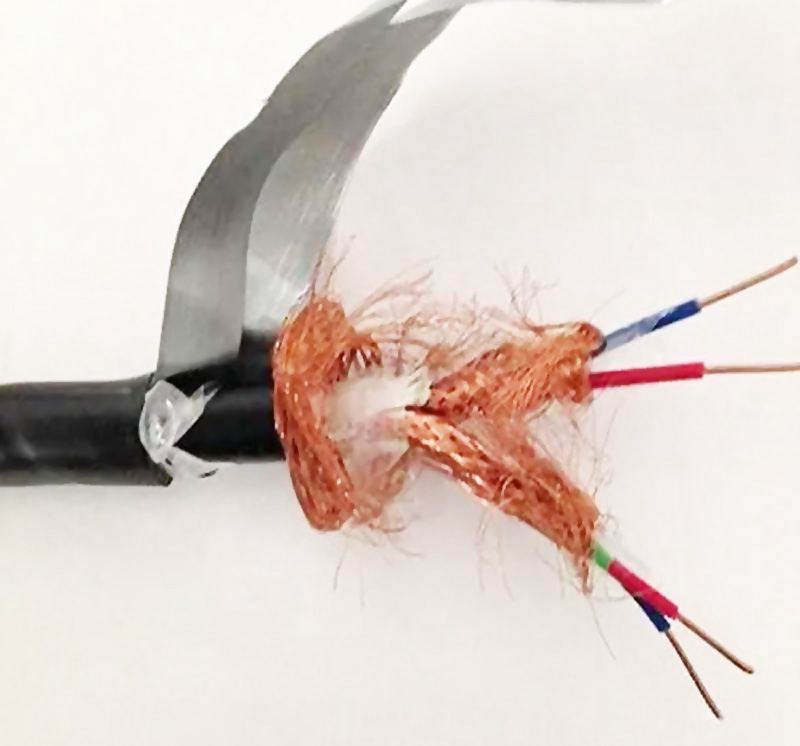

電纜規格

下面將最常用的電線電纜類型中字母的意義介紹一下：

1）類別、用處代號

A-裝置線 B-絕緣線 C-船用電纜

K-操控電纜 N-農用電纜 R-軟線

U-礦用電纜 Y-移動電纜 JK-絕緣架空電纜

M-煤礦用

ZR-阻燃型 NH-耐火型 ZA-A級阻燃

ZB-B級阻燃 ZC-C級阻燃 WD-低煙無鹵型

2）導體代號

T—銅導線（略） L-鋁芯

3）絕緣層代號

V—PVC塑料 YJ—XLPE絕緣

X—橡皮 Y—聚乙烯料

F—聚四氟乙烯

4）護層代號

V-PVC套 Y-聚乙烯料

N-尼龍護套 P-銅絲織造屏蔽 P2-銅帶屏蔽

L-棉紗織造涂蠟克 Q-鉛包

5）特征代號

B-扁平型 R-柔軟

C-重型 Q-輕型

G-高壓 H-電焊機用

S-雙絞型

6）鎧裝層代號

2—雙鋼帶 3—細圓鋼絲

4—粗圓鋼絲

7）外護層代號

1—纖維層 2—PVC套

3—PE套

2、最常用的電氣配備用電線電纜及電力電纜的類型示例

VV—銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

VLV—鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

YJV22—銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

KVV—聚氯乙烯絕緣聚氯乙烯護套操控電纜

227IEC 01（BV）—簡稱BV，一般用處單芯硬導體無護套電纜

227IEC 02（RV）—簡稱RV，一般用處單芯軟導體無護套電纜

227IEC 10（BVV）—簡稱BVV，輕型聚氯乙烯護套電纜

227IEC 52（RVV）—簡稱RVV，輕型聚氯乙烯護套軟線

227IEC 53（RVV）—簡稱RVV，一般聚氯乙烯護套軟線

BV—銅芯聚氯乙烯絕緣電線

BVR—銅芯聚氯乙烯絕緣軟電纜

BVVB—銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜

JKLYJ—交聯聚乙烯絕緣架空電纜

YC、YCW—重型橡套軟電纜

YZ、YZW—中型橡套軟電纜

YQ、YQW—輕型橡套軟電纜

YH—電焊機電纜

3、規范

規范又由額外電壓、芯數及標稱截面組成。

電線及操控電纜等一般的額外電壓為300/300V、300/500V、450/750V；

中低壓電力電纜的額外電壓一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

電線電纜的芯數依據實踐需要來定，一般電力電纜首要有1、2、3、4、5芯，電線首要也是1～5芯，操控電纜有1～61芯。

標稱截面是指導體橫截面的近似值。為了到達規則的直流電阻，便利回憶而且一致而規則的一個導體橫截面鄰近的一個整數值。我國一致規則的導體橫截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。這兒要著重的是導體的標稱截面不是導體的實踐的橫截面，導體實踐的橫截面許多比標稱截面小，有幾個比標稱截面大。實踐出產過程中，只需導體的直流電阻能到達規則的要求，就可以說這根電纜的截面是合格的。

4、規范編號

咱們現在出產的電線電纜絕大部分國家或職業都有清晰的規范規則的，首要的意圖當然為使規劃、運用一致。我這兒首要介紹幾個與我公司出產產品相關的電線電纜規范編號。

1）GB 5023-1997額外電壓450/750V及以下聚氯乙烯絕緣電纜

2）JB 8734-1998額外電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線

2）GB 5013-1997額外電壓450/750V及以下橡皮絕緣電纜

3）GB/T 12706-2002額外電壓1kV到35kV擠包絕緣電力電纜及附件

4）GB/T 9330-1988塑料絕緣操控電纜

5、舉例說明

a) VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002

銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜，額外電壓為0.6/1kv，3+1芯，主線芯的標稱截面為150mm2，第四芯截面為70mm2。

b) BVVB-450/750V 2×1.5 JB 8734.2-1998

銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，額外電壓為450/750v，2芯，導體的標稱截面為1.5mm2。

c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002

鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額外電壓為8.7/10kv，3芯，主線芯的標稱截面為120mm2。
