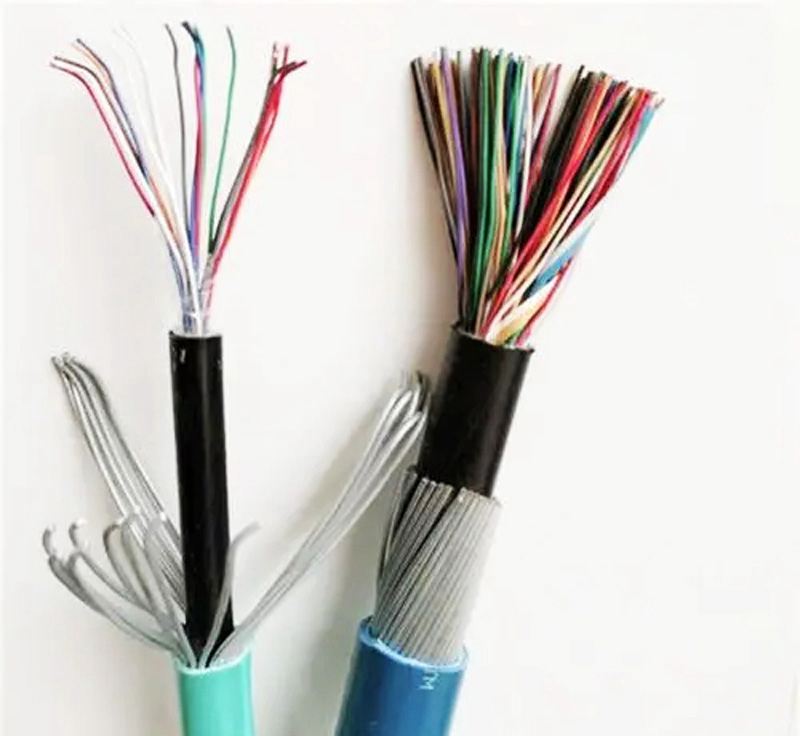

堅寶通信電纜之雙絞線CAT5 CAT6的品種是什么？
雙絞線稱號的來歷
雙絞線，望文生義是由兩股線扭在一同的，具體來說是由一對彼此絕緣的金屬導線絞合而成。而咱們實踐運用中常見的，是由多對雙絞線一同包在一個絕緣電纜套管里的。把一對或多對雙絞線放在一個絕緣套管中一般稱為雙絞線電纜，只不過日常日子中一般直接簡稱為雙絞線。
而為什么要采納兩股線扭在一同的做法呢，首要是因為，選用這種方法每一根導線在傳輸中輻射出來的電波會被另一根線上宣布的電波抵消，能夠有用下降信號攪擾的程度。
雙絞線電纜的品種
依照是否有屏蔽層分類
非屏蔽雙絞線 ↑
假如你剝開的雙絞線電纜品種多的話，會發現有的雙絞線電纜在雙絞線與外層絕緣封套之間有一個金屬屏蔽層，而有的沒有。有金屬屏蔽層的稱為屏蔽雙絞線，沒有的稱為非屏蔽雙絞線。
FTP雙絞線 ↑
屏蔽雙絞線還分為STP（Shielded Twisted Pair）和FTP（Foil Twisted-Pair），STP指每條線都有各自的屏蔽層，而FTP只在整個電纜有屏蔽設備，并且兩頭都正確接地時才起作用。所以要求整個體系是屏蔽器材，包含電纜、信息點、水晶頭和配線架等，一同建筑物需求有杰出的接地體系。
STP雙絞線 ↑
屏蔽層的優點是可削減輻射，防止信息被偷聽，也可阻撓外部電磁攪擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。但是實踐運用中，屏蔽雙絞線除了價格貴之外，更讓人難過的是裝置施工極端雜亂。假如裝置欠好的話，其屏蔽層自身還會成為最大的攪擾源，導致功能乃至遠不如非屏蔽雙絞線。所以，一般咱們見到的都是非屏蔽雙絞線。
當然，在有特別需求的當地，比方軍事、情報、使館，以及審計署、財政部這樣的政府部門，都能夠運用屏蔽雙絞線來有用地防止外界對線路數據的電磁偵聽。關于線路周圍有靈敏儀器的場合，選用屏蔽雙絞線也能夠防止對它們的攪擾。
依照內部絞線對數分類
假如你很早年間就觸摸過雙絞線電纜的話，或許有見到早年的雙絞線電纜剝開，里邊只要4根芯，也便是2對雙絞線，因為其最高傳輸速率僅為10Mbps，現在現已被篩選了?，F在的雙絞線電纜大多數是8芯，即4對雙絞線，并且除了這種進入到普通家庭用戶的雙絞線電纜之外，還有用于室外的大對數通訊電纜，一般以25對為基本單位。
25對的通訊電纜 ↑
依照頻率和信噪比分類
關于一般人來說，依照頻率和信噪比分是咱們最了解的分類方法了，咱們常聽到的“五類線”、“超五類線”和“六類線”便是依照頻率和信噪比來進行的分類。從Cat1到Cat8，計算機通訊網絡至少是Cat3以上等級，Cat3匹配10Mbps，Cat4匹配100Mbps，Cat5匹配到1Gbps。Cat5E被稱為超五類網線，Cat6A為超六類網線，等級越高傳輸的速率就越快。
一類線 ↑
一類網線CAT1：首要用于傳輸語音，不同于數據傳輸，首要用于八十年代初之前的電話線纜，已被規范篩選 。
二類網線CAT2：傳輸帶寬為1MHZ，用于語音傳輸，最高數據傳輸速率4Mbps，已被規范篩選 。
三類線CAT3：傳輸帶寬為16MHz，用于語音傳輸，最高數據傳輸速率4Mbps 。首要用于被美國電氣和電子工程師協會(IEEE)1990年認可的雙絞線以太網（10BASE--T）。
四類線CAT4：傳輸帶寬為20MHz，用于語音傳輸和最高數據傳輸速率16Mbps，首要用于根據令牌的局域網和 雙絞線以太網（10BASE-T/100BASE-T），已被規范篩選 。
五類線CAT5：傳輸頻率為100MHz，能夠用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，這是現在依然都比較常見的以太網電纜。
超五類線|CAT5e FTP 超五類單屏蔽網線和
CAT5eSFTP 超五類雙屏蔽網線 ↑
超五類線CAT5e：超五類線具有衰減小、串擾少的特色，并且具有更高的衰減與串擾的比值和信噪比以及更小的延時差錯。其傳輸頻率為100MHz，最高數據傳輸速率為1000Mbps，比較五類線大大提高。
六類線 ↑
六類線CAT6：六類線與超五類線比較，改善了在串擾以及回波損耗方面的功能。其最高傳輸頻率為250MHz，最高數據傳輸速率為1000Mbps。六類雙絞線在外形上和結構上與五類或超五類雙絞線都有必定的不同，不只增加了絕緣的十字骨架，將雙絞線的四對線別離置于十字骨架的四個凹槽內，并且電纜的直徑也更粗。
超六類 ↑
超六類線CAT6A：其傳輸頻率為500MHz，最高數據傳輸速率為10Gbps。
七類線| 七類雙屏蔽線CAT7 ↑
七類線CAT7：其傳輸頻率為600MHz，最高數據傳輸速率為10Gbps。
八類線CAT8 ↑
八類線CAT8：其傳輸頻率為2GHz，最高數據傳輸速率為40Gbps。，但它最大傳輸間隔僅有30m，一般用于短間隔數據中心的服務器、交換機、配線架以及其他設備的銜接。當然也是那些游戲發燒友們或電競玩家的首選。
室分5G Lampsite演進場景
在規劃5G室分華為Lampsite掩蓋場景時，因傳輸帶寬受限原因，Cat5E網線不支撐5G演進，布置5G相當于新建，5G設備和線纜都需求重新布置，常見兩種狀況的改造布置如下：
Cat5E是無法支撐5G Lampsite演進的，至少需求Cat6A網線來支撐。但超越100米后，即便六類屏蔽網線的線速率也會下降，導致單根Cat6A網線不具備更多帶寬支撐的才能，能夠考慮用兩根Cat6A并在一同用于單個雙網口的5G pRRU CPRI接口數據傳輸，但這樣會導致后續pRRU不具備級聯組網。
能夠幻想，不久的將來，5G網絡的遍及，CAT5E超五類網線、CAT6六類網線勢必將面對篩選的局勢，而網線存在難以替換的壞處，家裝用線、工程用線、機房建造等工程浩大、替換本錢高，所以有必要超前一步布線，提早預留更高規范的網線，而CAT.7或許CAT.8無疑是最佳挑選,此類網絡線對EMI的要求愈加嚴厲，選用線對屏蔽為鋁箔屏蔽及總絞后的兩層屏蔽雙絞網線。
（近端串音衰減值越大越好?。?/p>
近端串擾，縮寫為NEXT，是衡量單鏈路/通道的一個功能參數，丈量從一對線耦合到另一對線的信號。引起攪擾的線對被稱為“攪擾線對”，而受串擾影響的線對被稱為“被攪擾線對”。
NEXT 是丈量來自其他線對走漏過來的信號
NEXT 是在信號發送端進行丈量
NEXT以分貝（dB）為單位表明，隨傳輸頻率的改變而改變，較高頻率發生的攪擾較大。dB值越大，被攪擾鏈路/通道遭到的串擾越小。例如，可傳輸高達100 MHz的5e類電纜，在20 MHz時的NEXT值可能為45.8 dB，而在100 MHz時的NEXT值可能為35.3 dB，闡明低頻時的NEXT功能較好。
當信號在一條同路中某線對傳輸時，因為平衡電纜互感和電容的存在，一同會在相鄰線對中感應一部分信號，這種現象稱為串擾。串擾分為近端串擾與遠端串擾。
近端串擾是指處于線纜一側的某發送線對的信號對同側其他相鄰（接納）線對經過電磁感應所構成的信號耦合。近端串擾與線纜類別、端接工藝和頻率有關，雙絞線的兩條導線絞合在一同后，因為相位相差180°而抵消彼此間的信號攪擾，絞距越緊抵消作用越好，也就越能支撐較高的數據傳輸速率。在端接施工時，為削減串擾，翻開絞接的長度不能超越13mm。
近端串擾是用近端串擾損耗值來衡量的，近端串擾損耗界說為導致該串擾的發送信號值（dB）與被測線對上發送信號的近端串擾值（dB）之差值（dB）。
人們總是期望被測驗線對的被串擾的程度越小越好，某線對遭到越小的串擾意味著該線對對外界串擾具有越大的損耗才能，也便是導致該串擾的發送線對的信號在被測線對上丈量值越小（表明串擾損耗越大），這便是為什么不直接界說串擾，而界說串擾損耗的原因地點。
所以丈量的近端串音衰減值越大，表明遭到的串擾越小，丈量的近端串音衰減值越小，表明遭到的串擾越大。
雙絞線有利于抵消NEXT——每對線上不同的對絞率可防止線對從附近線對拾取信號。所以確保線對的對絞盡量接近接線端子非常重要。每類線的對絞率也針對串擾功能進行優化，并改善阻隔。所以，關于支撐250 Mhz的6類電纜，100 MHz時的NEXT值為44.3 dB，而5e類線在相同頻率下的NEXT值為35.3 dB。（在近端串音方面6類優于超5類）
衰減串擾比
（衰減串擾比越大越好！）
衰減串擾比（ACR），類似于信噪比,是在某一頻率上測得的串擾與衰減的差。關于一個兩對線的運用來說，ACR是表現整個體系信號與串擾比SNR的僅有參數。6類（ISO/IEC-11801 E級）規范的草案中指出，在200MHZ時ACR不能少于3.0 dB。
通訊鏈路在信號傳輸時，衰減和串擾都會存在，串擾反映電纜體系內的噪聲，衰減反映線對自身的傳輸質量，這兩種功能參數的混合效應（信噪比）能夠反映出電纜鏈路的實踐傳輸質量，用衰減與串擾比來表明這種混合效應，衰減與串擾比界說為：被測線對受相鄰發送線對串擾的近端串擾值與本線對傳輸信號衰減值的差值（單位為 dB），即：
ACR（dB）=NEXT（dB）-Attenuation（dB）
衰減串擾比=近端串擾值-衰減（可見近端串擾值遠大于衰減值）
ACR值越大，抗攪擾才能越強，數值越大越好！
回波損耗
（回波損耗越大越好?。?/p>
回波損耗( Return loss):所丈量的是電纜阻抗的一致性。因為電纜的結構無法完全一致, 因而會引起阻抗發生少數改變,然后構成反射使信號發生損耗。 假定反射通路為主通路，負載得到的功率是被損耗掉的，那么回波損耗界說為入射功率與反射功率之比，即dBm差值，用dB表明。一般越大越好。
三種要素是影響回波損耗數值的首要要素: 電纜制作過程中的結構改變; 電纜制作過程中的結構改變; 銜接器; 裝置。
